Зливний трап 105×105/50/75 мм прямий стік, решітка з нержавіючої сталі, фланець з нержавіючої сталі, комір ізоляції 2-го рівня, гідрозатвор сухий та мокрий

APV4344

Інформація про продукт

Інформація про продукт

Технічні характеристики

Швидкість стоку через решітку (мокрий гідрозатвор)	46 l/min
Швидкість стоку через решітку (сухий гідрозатвор)	62 l/min
Висота водяного стовпа мокрого гідрозатвора	51 mm
Опір гідрозатвора проти тиску	470 Pa
Клас навантаження K3	300 kg
Стічна труба	75/50 mm

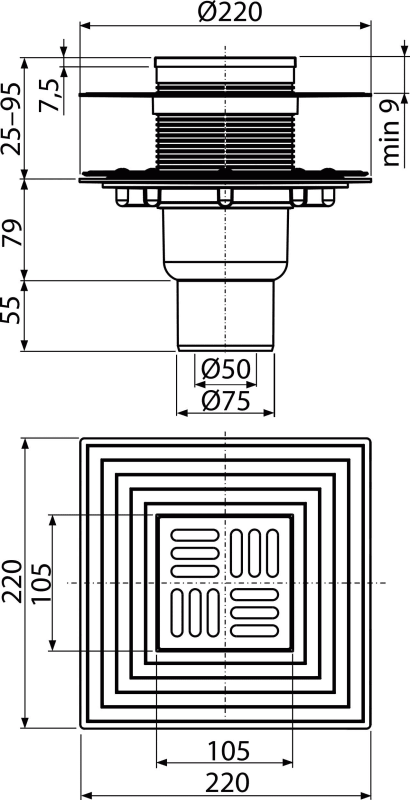

Загальна висота монтажу	159 – 229 mm

Застосування

Для ванних кімнат і інших приміщень, де передбачається частий і регулярний стік води в зливний трап – мокрий гідрозатвор
Для відкритих просторів, де може бути падіння температури нижче 0 °C – сухий гідрозатвор
Для безбар'єрного доступу

Характеристика

Решітка з нержавіючої сталі 102×102×5 мм
Регульована по висоті горловина 25–95 мм
Широкий ізоляційний комір для зручного монтажу гідроізоляції підлоги
Комір з 2-х рівневої ізоляцією для армування стяжки під плиткою
Комір з нержавіючої сталі для надійного з'єднання з гідроізоляцією укладального типу
Пряме підключення до каналізаційного стоку Ø50/75 мм
Вручну легко чиститься сифон, аж до стічної труби
Можливість використання сухого або мокрого гідрозатвора
Гідрозатвор перешкоджає проникненню запаху з каналізації
Сумісність з іншими складовими частинами зливного трапа, включно мокрого, сухого і комбінованого гідрозатвори SMART
Матеріал: поліпропілен, стійкий до механічних, хімічних і термічних пошкоджень
Матеріал: нержавіюча сталь AISI 304, DIN 1.4301

Норми

EN 1253

Логістична інформація

Кількість (упаковка)	8 шт
Кількість (піддон)	160 шт
Розміри (шт.)	230×190×230 MM
Розміри (упаковка)	780×245×475 MM
Вага (шт.)	1,1855 кг
Вага (упаковка)	9,484 кг
Вага (піддон)	209,68 кг

Зміст комплекту

Корпус зливного трапа з прямим підключенням до стоку Ø50/75 мм
Горловина зливного трапа 105×105 мм
Кошик із нержавіючої сталі
Мокрий гідрозатвор
Cухий гідрозатвор
Фланець з нержавіючої сталі + монтажний набір
Комір з 2-х рівневої ізоляцією, внутрішній отвір Ø105 мм
Комплект прокладок

Запасні частини

APV0002	Stainless steel flange incl. screws
APV0003	Collar-2nd level insulation DN105
APV0300	Drain throat, grid 105×105 mm steel
APV4000	Drain body DN50/70 mm straight outlet
S0400-ND	O-ring for drain throat
S0401-ND	O-ring for 2-nd level insulation
