Прихована система інсталяції для сухої установки (для гіпсокартону)

AM101/850 Sádromodul

Інформація про продукт

Інформація про продукт

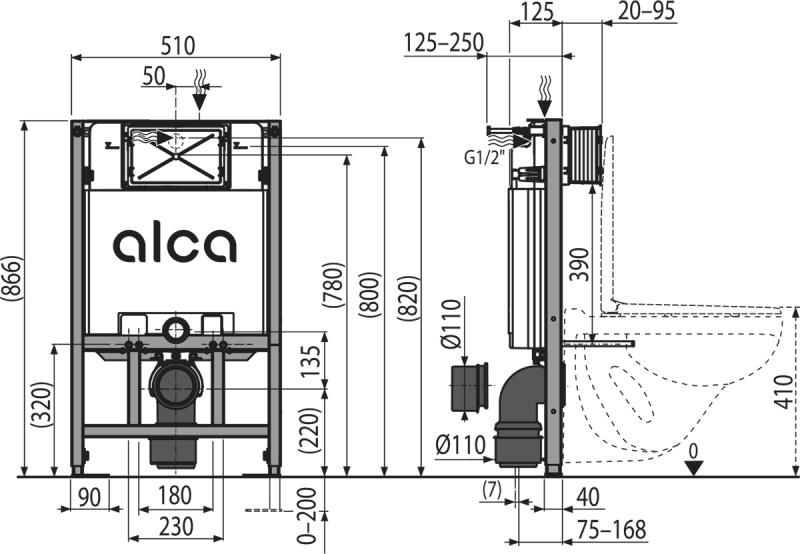

Технічні характеристики

Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів	G1/2 "
Робочий діапазон тиску води	0,05 – 1,6 MPa
Рекомендований діапазон тиску води	0,3 – 0,5 MPa
Великий змив	6 – 9 l
Малий змив	2,5 – 3,5 l
Стандартні налаштування великого змиву	6 l
Стандартні настройки малого змиву	3 l
Гігієнічний резерв	3 l
Об'єм води в бачку:	9 l
здатність витримувати навантаження до 250 кг	400 kg

Застосування

Для підвісних унітазів
Для монтажу до несучої стіни або в гіпсокартонну конструкцію
Для підлоги з товщиною стяжки 0–200 мм
Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Характеристика

Містить дозатор таблеток для унітазу
Регульовані висувні ніжки в діапазоні 0-200 мм з гальмівною системою
Рухомий тримач для стокового коліна, встановлюється в восьми положеннях на відстані 0–93 мм
Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
Конструкція рами дозволяє виробляти монтаж до профілю для гіпсокартону, призначеного для цього, або до несучої стіни
Встановлена система закривається гіпсокартонним листом і не потребує додаткових елементів кріплення
Конструкція полістирольної ізоляцією запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
Можливість установки кронштейна з переходом DG 1/2" для підключення сидіння-біде або бідетти
Петлі бака з двокомпонентного матеріалу ізолюють передачу вібрацій від будівель
Можливість нахилу резервуара для легкого встановлення в дерев'яних будинках або мобільних осередках.
Подвійний змив, незалежно регульований, з гігієнічним резервом
Підходить для установки пневматичного або сенсорного змиву
Сумісний з усіма кнопками зливу Alca, за винятком сенсорних кнопок та NIGHT LIGHT
Можливість сервісу без використання інструментів
Підведення води з задньої стінки/зверху посередині
Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
Монтажна глибина рукава регулюється від 20 до 95 мм
Монтажна глибина 125 мм
Матеріал несучої конструкції: метал, оброблений порошковою фарбою

Норми

EN 14124, EN 14055

Логістична інформація

Кількість (упаковка)	1 шт
Кількість (піддон)	15 шт
Розміри (шт.)	1130×145×520 MM
Розміри (упаковка)	1130×520×145 MM
Вага (шт.)	13,08 кг
Вага (упаковка)	13,08 кг
Вага (піддон)	216,2 кг

Зміст комплекту

Бачок з впускним і випускним механізмом
самонесуча рама
Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем 1/2"–3/8"
Монтажний комплект: гвинт Ø8×60 – 4 шт., Дюбель Ø12 – 4 шт.
Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., Шайба – 4 шт., Ковпачок – 2 шт., Гайка – 2 шт., Гофрований рукав – 2 шт.
Коліно стоку HT 90/90 поліетилен, PE-HD
Скорочення відходів Поліетилен HT 90/110, PE+HD
Прокладка, патрубок поліпропілен, манжета
Прокладка, патрубок поліпропілен, ущільнення патрубка
Монтажний комплект кришок для захисту технічних отворів при установці системи
Рукав сервісного отвору двусоставний, легко скорочується
Набір для введення туалетних пігулок

Запасні частини

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Wrapping seal 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0043B-ND	Inner board for WC systems
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M1670-ND	HT elbow 40/15
M1671-ND	Opening cover
M903-ND	Threaded rods + accessories
M916-ND	Fixation set
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
M967-ND	Wall mounting kit for AM101
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0867-ND	Inner plate for WC tablet dispenser
P175-ND	WC cistern hinges – complete 2 pcs
P176-ND	Tablet ejector and insert - set
P211-ND	Shut valve Schell replacement kit
